轧辊轴承箱仿型外测量千分尺
一、用途
l 测量轧辊轴承箱的外尺寸；
l 测量轧辊轴承箱孔璧内尺寸；
二、主要技术参数
l 测量范围：100mm-2000mm（根据用户要求设计）；
l 弓深范围：200mm-800mm（根据用户要求设计）；
l 架体材质：铸造铝镁合金；
l 分辨率：0.01mm；
三、使用方法
1. 根据被测轧辊轴承箱尺寸，安装25mm、50mm测量套在弓形架体上的位置；
2. 使用千分尺校对杆调整“0”位；
3. 测量方法同一般千分尺操作；
4. 读数方法：测量尺寸= 校对杆尺寸 + 千分尺微分筒读数；

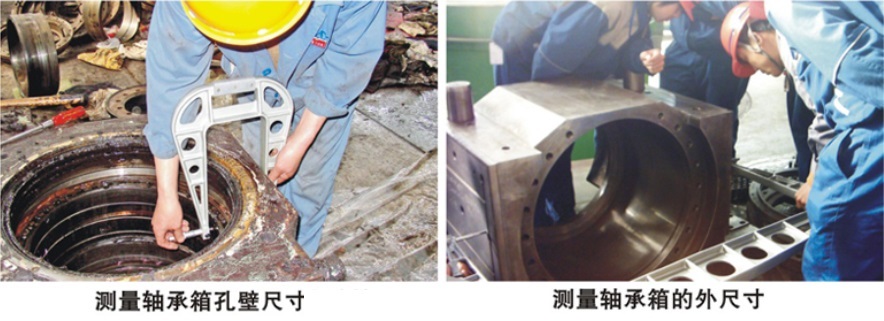

四、现场测量图
